RD103D
Назначение
Автоматический регулятор перепада давления RD103D предназначен для перепада давления рабочей среды в системе и поддержания его на требуемом уровне.
Регулятор RD103D разработан для газов и жидкостей, таких как воздух, вода, пар, и других рабочих сред, совместимых с материалами внутренних частей клапанов.
Принцип действия
Принцип действия регулятора заключается в поддержании постоянного заданного давления рабочей среды «после себя» за счет сохранения равновесия между усилием давления среды на мембрану и усилием пружины настройки. Прогиб мембраны передается на затвор клапана и, когда давление увеличивается, происходит закрытие клапана. Благодаря сбалансированному по давлению конусу, значение давления « после себя» не зависит от колебаний давления на входе клапана.
Регулятор снабжен манометром, согласно которому выходное давление напрямую можно настроить при помощи регулировочного винта, соответственно диапазону настроечной пружины.
Конструктивное исполнение

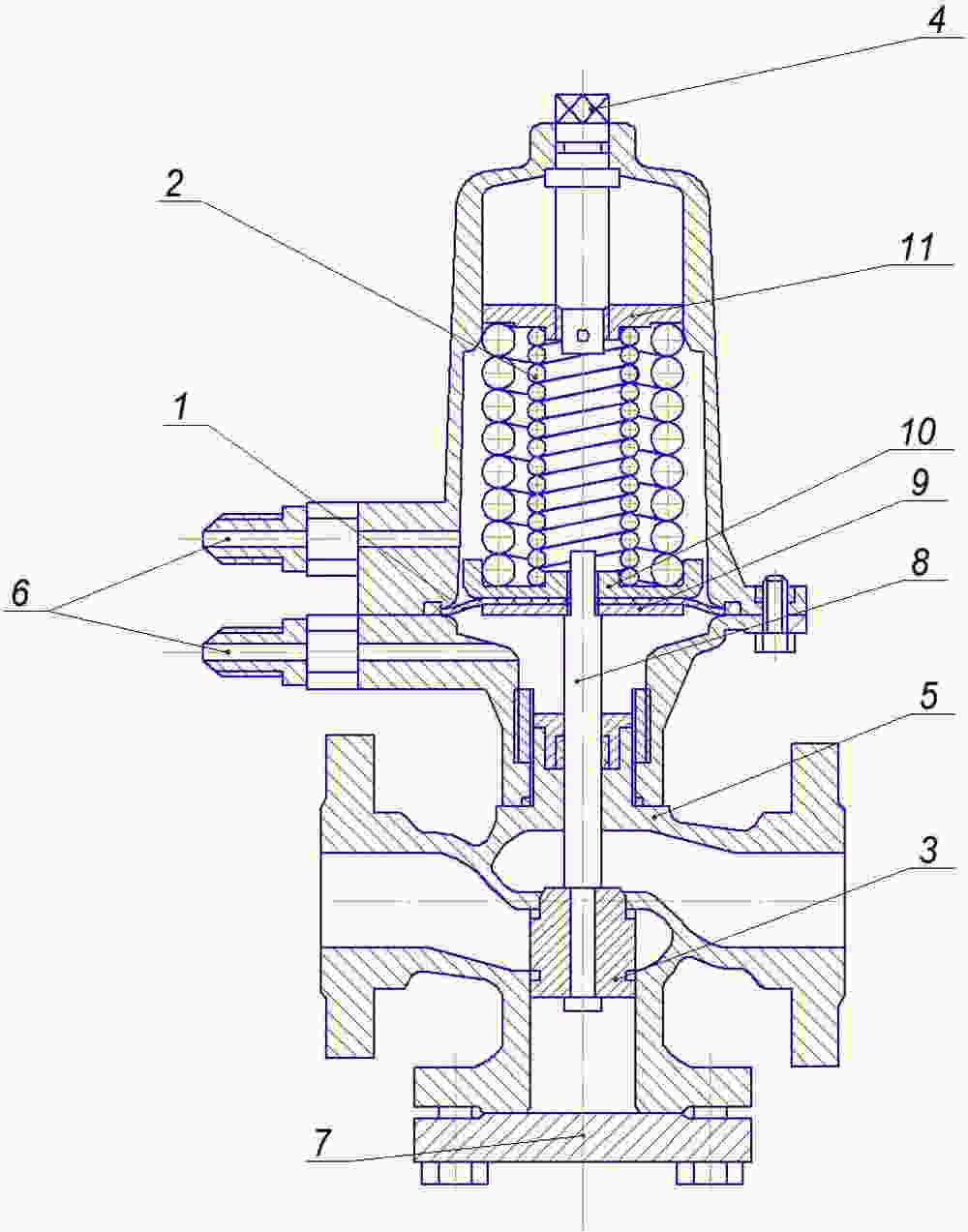

Цифрами на чертеже обозначены: 1 мембрана; 2 пружина; 3 затвор; 4 настроечный винт; 5 корпус; 6 штуцер; 7 крышка; 8 шток; 9 шайба мембраны; 10 гайка; 11 гайка пружины.
Настройка уставки
Настройка, регулятора на заданное значение перепада давлений производится путем изменения осевой деформации пружины вращением винта настройки.
Технические параметры
| Наименование параметра | Значение |
| Наименование | RD103D |
| Тип клапана | регулятор перепада давления |
| Диапазон условных диаметров, DN, мм | 15-50 |
| Номинальное давление, PN, МПа | 1,6 |
| Материал корпуса | серый чугун |
| Материал затвора | латунь |
| Материал диафрагмы | EPDM |
| Уплотнение затвора | EPDM |
| Диапазон рабочих температур, ℃ | 0-130( пиковая 140) |
| Присоединение | фланцевое |
| Тип затвора | параболический, сбалансированный по давлению |
| Характеристика регулирования | линейная |
| Диапазон Kvs, м3/ч | 2-20 |
| Диапазон настройки пружин, МПа | 0,04-0,1; 0,08-0,3; 0,2-0,65; 0,3-1,0 |
| DN | 15 | 20 | 25 | 32 | 40 |
| Kvs, м3/ч | 2 | 3,2 | 5 | 8 | 12,5 |
Габаритные размеры
| DN, мм | D1 | D2 | D3 | n x d | a | f | L1 | V1 | V2 | масса, кг |
| 15 | 95 | 65 | 45 | 4х14 | 16х4 | 2 | 130 | 89 | 25 | 5,7 |
| 20 | 105 | 75 | 58 | 18 | 150 | 101 | 25 | 6,8 | ||
| 25 | 115 | 85 | 68 | 160 | 106 | 25 | 7,8 | |||
| 32 | 140 | 100 | 78 | 4х18 | 180 | 118 | 35 | 10,2 | ||
| 40 | 150 | 110 | 88 | 3 | 200 | 128 | 35 | 11,0 | ||
| 50 | 165 | 125 | 102 | 20 | 230 | 145 | 42 | 14,4 |
Энергопотребление
Действие регулятора основано на использовании энергии рабочей среды.
Надежность
Средний срок службы 10 лет.
Поверка
Регулятор перепада давления не является измерительным прибором, поэтому в поверке не нуждается.
Регулятор RD103D имеет фланцевые соединения. Корпус клапана выполнен из серого чугуна.
Регулятор выпускается в 2х версиях: с манометром и без манометра. Импульсные трубки входят комплект поставки.
Монтаж
Рабочее положение регулятора – вниз регулирующей головкой.
Такое положение должно особенно соблюдаться в случаях, когда температура рабочей среды превышает +80°С. Для гарантии надежной работы, рекомендуется устанавливать перед клапаном сетчатый фильтр. В случаях, когда возможны колебания давления перед клапаном, превышающие допустимый уровень, рекомендуется устанавливать перед регулятором предохранительный клапан во избежание повреждения его мембраны.
Обслуживание:
Монтаж
Рабочее положение регулятора – вниз регулирующей головкой.
Такое положение должно особенно соблюдаться в случаях, когда температура рабочей среды превышает +80°С. Для гарантии надежной работы, рекомендуется устанавливать перед клапаном сетчатый фильтр. В случаях, когда возможны колебания давления перед клапаном, превышающие допустимый уровень, рекомендуется устанавливать перед регулятором предохранительный клапан во избежание повреждения его мембраны.
Характеристики:
Технические параметры
| Наименование параметра | Значение |
| Наименование | RD103D |
| Тип клапана | регулятор перепада давления |
| Диапазон условных диаметров, DN, мм | 15-50 |
| Номинальное давление, PN, МПа | 1,6 |
| Материал корпуса | серый чугун |
| Материал затвора | латунь |
| Материал диафрагмы | EPDM |
| Уплотнение затвора | EPDM |
| Диапазон рабочих температур, ℃ | 0-130( пиковая 140) |
| Присоединение | фланцевое |
| Тип затвора | параболический, сбалансированный по давлению |
| Характеристика регулирования | линейная |
| Диапазон Kvs, м3/ч | 2-20 |
| Диапазон настройки пружин, МПа | 0,04-0,1; 0,08-0,3; 0,2-0,65; 0,3-1,0 |
| DN | 15 | 20 | 25 | 32 | 40 |
| Kvs, м3/ч | 2 | 3,2 | 5 | 8 | 12,5 |
Габаритные размеры
| DN, мм | D1 | D2 | D3 | n x d | a | f | L1 | V1 | V2 | масса, кг |
| 15 | 95 | 65 | 45 | 4х14 | 16х4 | 2 | 130 | 89 | 25 | 5,7 |
| 20 | 105 | 75 | 58 | 18 | 150 | 101 | 25 | 6,8 | ||
| 25 | 115 | 85 | 68 | 160 | 106 | 25 | 7,8 | |||
| 32 | 140 | 100 | 78 | 4х18 | 180 | 118 | 35 | 10,2 | ||
| 40 | 150 | 110 | 88 | 3 | 200 | 128 | 35 | 11,0 | ||
| 50 | 165 | 125 | 102 | 20 | 230 | 145 | 42 | 14,4 |
Энергопотребление
Действие регулятора основано на использовании энергии рабочей среды.
Надежность
Средний срок службы 10 лет.
Поверка
Регулятор перепада давления не является измерительным прибором, поэтому в поверке не нуждается.
Регулятор RD103D имеет фланцевые соединения. Корпус клапана выполнен из серого чугуна.
Регулятор выпускается в 2х версиях: с манометром и без манометра. Импульсные трубки входят комплект поставки.
