Назначение
Регулятор прямого действия рычажный предназначен для поддержания заданного давления в трубопроводах для жидких и газообразных сред, нейтральных по отношению к деталям, контактирующим с рабочей средой.
Принцип действия
Регулятор работает следующим образом. При установившемся режиме за регулятором (или до него) поддерживается заданное давление, и подвижная система находится в равновесии. С изменением регулируемого давления меняется сила, действующая на чувствительный элемент - мембрану, и под действием разности между этой силой и силой, создаваемой массой груза, подвижная система регулятора перемещается в новое положение до тех пор, пока не восстановится равновесие.
Конструктивное исполнение

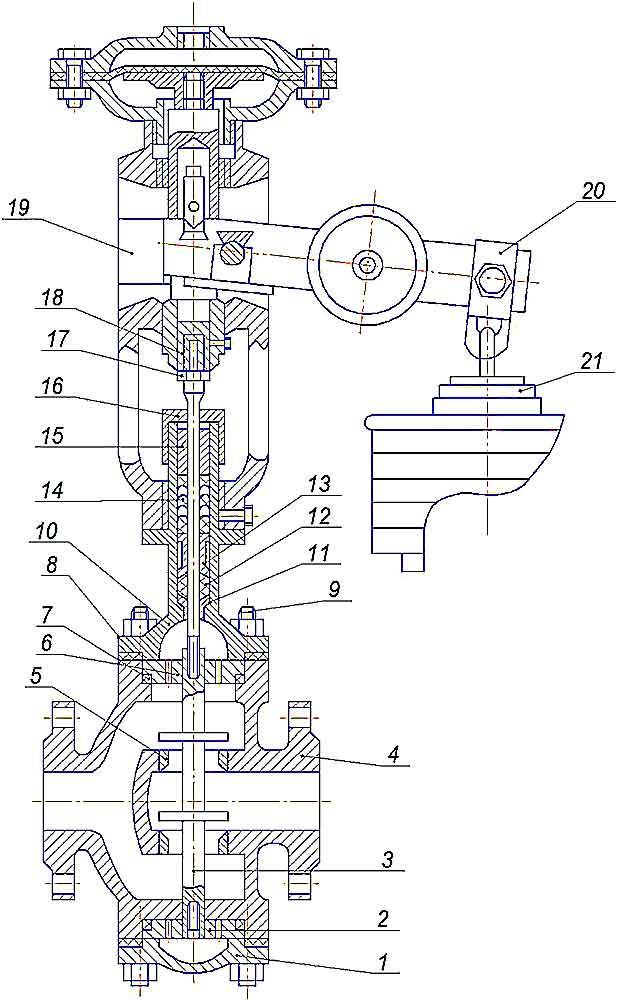

Цифрами на чертеже обозначены: 1 - крышка нижняя; 2 - втулка; 3 - шток; 4 - корпус; 5 - седло; 6 - втулка; 7 - прокладка; 8 - гайка; 9 - шпилька; 10 - крышка верхняя; 11 - втулка низкая; 12 - набивка сальника; 13 - втулка высокая; 14 - уплотнительные кольца; 15 - втулка сальника; 16 - гайка накидная; 17 - гайка; 18 - втулка резьбовая; 19 - мембранно исполнительный механизм; 20 - рычаг; 21 - груз.
Технические параметры
Наименование параметра | Значение |
Рабочая среда | жидкая и газообразная (неагрессивная) среда |
Температура рабочей среды, ℃ | от -15 до 300 |
Давление номинальное,PN, МПа | 1,6 |
Неравномерность регулирования | не должна превышать 16% от среднего значения регулируемого давления |
Тип корпуса | проходной |
Присоединение к трубопроводу | фланцевое по ГОСТ 12815 - 80 |

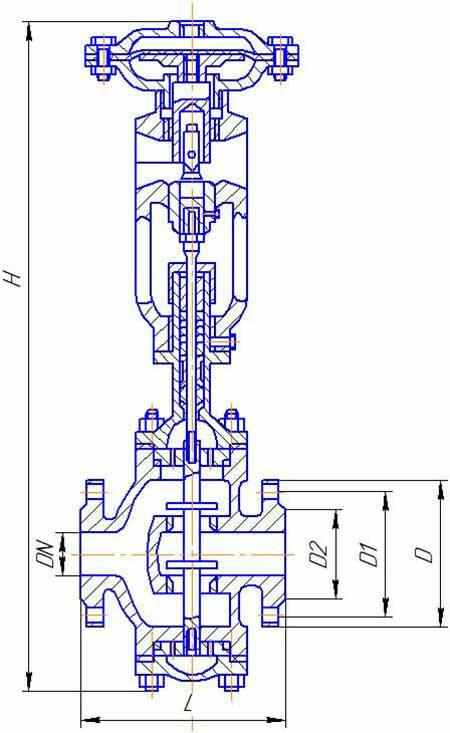

Габаритные размеры
DN, мм | D, мм | D1, мм | D2, мм | L, мм | H, мм | Kv max т/час | Масса, кг |
25 | 115 | 68 | 58 | 160 | 600 | 10 | 41 |
40 | 145 | 88 | 76 | 200 | 620 | 25 | 63 |
50 | 160 | 102 | 88 | 230 | 637 | 40 | 83 |
80 | 195 | 133 | 121 | 310 | 690 | 100 | 114 |
100 | 215 | 158 | 150 | 350 | 730 | 160 | 128 |
150 | 280 | 212 | 204 | 480 | 815 | 360 | 205 |
200 | 405 | 268 | 260 | 650 | 1460 | 640 | 320 |
Энергопотребление
Действие регулятора основано на использовании энергии рабочей среды, транспортируемой по трубопроводу.
Надежность
Средний срок службы 12 месяцев со дня ввода в эксплуатацию
Средняя наработка на отказ 7000 часов.
Комплект поставки:
- регулятор давления, укомплектованный одной мембранной головкой и комплектом грузов;
- паспорт, совмещенный с инструкцией по монтажу и эксплуатации;
- упаковочный лист;
*По особому заказу с регулятором давления предоставляются ответные фланцы, крепежные изделия и прокладки.
Монтаж
Перед монтажом разберите регулятор, удалите противокоррозионную смазку, вновь соберите, проверьте ход штока и испытайте регулятор давлением, указанным в паспорте. После этого проверьте ход штока и испытайте регулятор давлением, указанным в паспорте. После этого проверьте ход клапана и отрегулируйте его на требуемую величину. Ход клапана проверяйте по расстоянию между отметками на нижнем штоке для обоих крайних его положений.
Регулятор давления устанавливается на горизонтальном участке трубопроводной системы в установившемся режиме, т.е. перед или за местными гидравлическими сопротивлениями (запорной арматурой, коленами, поворотами, тройниками), распределителями, компрессорами и насосами. Направление потока среды должно совпадать со стрелкой на корпусе регулятора. При несовпадении Dy регулятора и трубопровода используйте при соединении конические переходники с максимальным углом конусности 30°, монтируйте их непосредственно до регуляторов или после.
При монтаже регулятора на открытом воздухе для регулирования сред, замерзающих при низкой температуре, предусмотрите возможность слива жидкости через спускную пробку.
Технические параметры
Наименование параметра | Значение |
Рабочая среда | жидкая и газообразная (неагрессивная) среда |
Температура рабочей среды, ℃ | от -15 до 300 |
Давление номинальное,PN, МПа | 1,6 |
Неравномерность регулирования | не должна превышать 16% от среднего значения регулируемого давления |
Тип корпуса | проходной |
Присоединение к трубопроводу | фланцевое по ГОСТ 12815 - 80 |
Габаритные размеры
DN, мм | D, мм | D1, мм | D2, мм | L, мм | H, мм | Kv max т/час | Масса, кг |
25 | 115 | 68 | 58 | 160 | 600 | 10 | 41 |
40 | 145 | 88 | 76 | 200 | 620 | 25 | 63 |
50 | 160 | 102 | 88 | 230 | 637 | 40 | 83 |
80 | 195 | 133 | 121 | 310 | 690 | 100 | 114 |
100 | 215 | 158 | 150 | 350 | 730 | 160 | 128 |
150 | 280 | 212 | 204 | 480 | 815 | 360 | 205 |
200 | 405 | 268 | 260 | 650 | 1460 | 640 | 320 |
Энергопотребление
Действие регулятора основано на использовании энергии рабочей среды, транспортируемой по трубопроводу.
Надежность
Средний срок службы 12 месяцев со дня ввода в эксплуатацию
Средняя наработка на отказ 7000 часов.
Комплект поставки:
- регулятор давления, укомплектованный одной мембранной головкой и комплектом грузов;
- паспорт, совмещенный с инструкцией по монтажу и эксплуатации;
- упаковочный лист;
*По особому заказу с регулятором давления предоставляются ответные фланцы, крепежные изделия и прокладки.
Монтаж
Перед монтажом разберите регулятор, удалите противокоррозионную смазку, вновь соберите, проверьте ход штока и испытайте регулятор давлением, указанным в паспорте. После этого проверьте ход штока и испытайте регулятор давлением, указанным в паспорте. После этого проверьте ход клапана и отрегулируйте его на требуемую величину. Ход клапана проверяйте по расстоянию между отметками на нижнем штоке для обоих крайних его положений.
Регулятор давления устанавливается на горизонтальном участке трубопроводной системы в установившемся режиме, т.е. перед или за местными гидравлическими сопротивлениями (запорной арматурой, коленами, поворотами, тройниками), распределителями, компрессорами и насосами. Направление потока среды должно совпадать со стрелкой на корпусе регулятора. При несовпадении Dy регулятора и трубопровода используйте при соединении конические переходники с максимальным углом конусности 30°, монтируйте их непосредственно до регуляторов или после.
При монтаже регулятора на открытом воздухе для регулирования сред, замерзающих при низкой температуре, предусмотрите возможность слива жидкости через спускную пробку.
