РДП-21Б7Р
Назначение
Регулятор предназначен для автоматического поддержания выходного давления рабочей среды при изменяющемся входном давлении. Регулятор работает по принципу «после себя».
Принцип действия
Принцип действия регулятора основан, путем изменения проходного сечения корпуса клапан- шток через воздействие входного давления и пружины.
Конструктивное исполнение

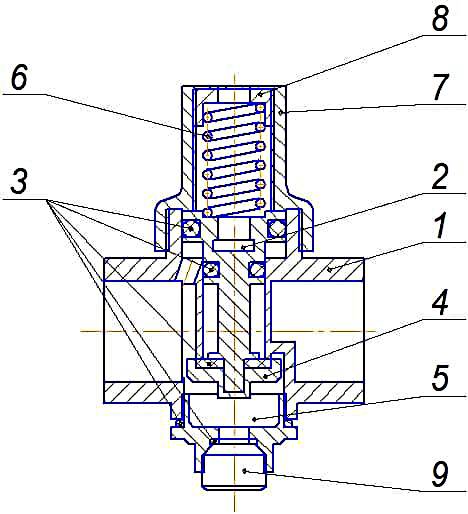

Цифрами на чертеже обозначены: 1 - корпус; 2 - шток; 3 - уплотнительные кольца; 4 - клапан; 5 - пробка; 6 - пружина; 7 - крышка; 8 - гайка регулировочная; 9 - винт.
Настройка уставки
Настройка выходного давления производится путем вращения регулировочной гайки (8) шестигранным ключом S6. Вращение по часовой стрелке увеличивает значение давления. Вращение против часовой стрелки уменьшает соответствующее значение. Настраивать регулятор можно не снимая его с трубопровода. Контроль выходного давления производится с помощью манометра.
Технические параметры
| Наименование параметра | Значение |
| Номинальный диаметр, DN, мм | 15 |
| Номинальное давление, PN, МПа | 1,6 |
| Масса, для регуляторов с пластиковой крышкой, кг | 0,175 |
| Масса, для регуляторов с латунной крышкой, кг | 0,206 |
| Максимальная температура рабочей среды, ℃ | 130 |
| Резьба присоединительная полумуфт | G1/2” - В |
| Резьба соединительная манометра | G1/4” - В |
| Заводская настройка регулятора, МПа | 0,2 |
| Размер регулировочного шестигранного ключа | S6 |
Комплект поставки
| Наименование | Количество |
| Регулятор давления поршневой РДП-21Б7Р | 1 шт. |
| Паспорт, совмещенный с инструкцией по эксплуатации | 2 экз. на партию изделий |
Габаритные размеры
72,6 х 50 х 30
Монтаж
Перед монтажом регулятора необходимо убедиться, что стрелка на корпусе совпадает с направлением движения рабочей среды. Устанавливать регулятор необходимо в удобном месте, чтобы иметь возможность доступа для регулировки, ремонта и демонтажа.
Характеристики:
Технические параметры
| Наименование параметра | Значение |
| Номинальный диаметр, DN, мм | 15 |
| Номинальное давление, PN, МПа | 1,6 |
| Масса, для регуляторов с пластиковой крышкой, кг | 0,175 |
| Масса, для регуляторов с латунной крышкой, кг | 0,206 |
| Максимальная температура рабочей среды, ℃ | 130 |
| Резьба присоединительная полумуфт | G1/2” - В |
| Резьба соединительная манометра | G1/4” - В |
| Заводская настройка регулятора, МПа | 0,2 |
| Размер регулировочного шестигранного ключа | S6 |
Комплект поставки
| Наименование | Количество |
| Регулятор давления поршневой РДП-21Б7Р | 1 шт. |
| Паспорт, совмещенный с инструкцией по эксплуатации | 2 экз. на партию изделий |
Габаритные размеры
72,6 х 50 х 30
Обслуживание:
Монтаж
Перед монтажом регулятора необходимо убедиться, что стрелка на корпусе совпадает с направлением движения рабочей среды. Устанавливать регулятор необходимо в удобном месте, чтобы иметь возможность доступа для регулировки, ремонта и демонтажа.
